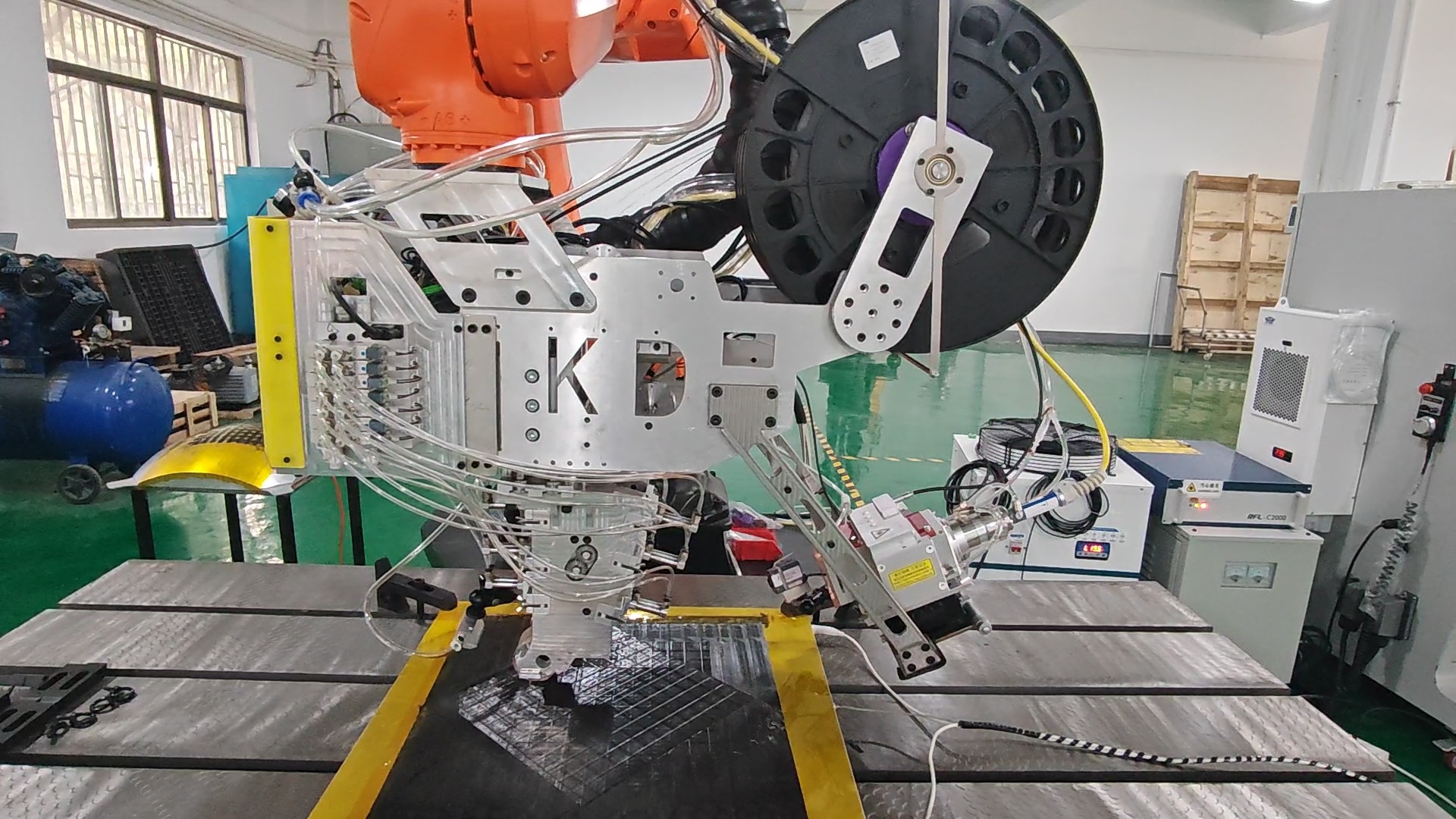

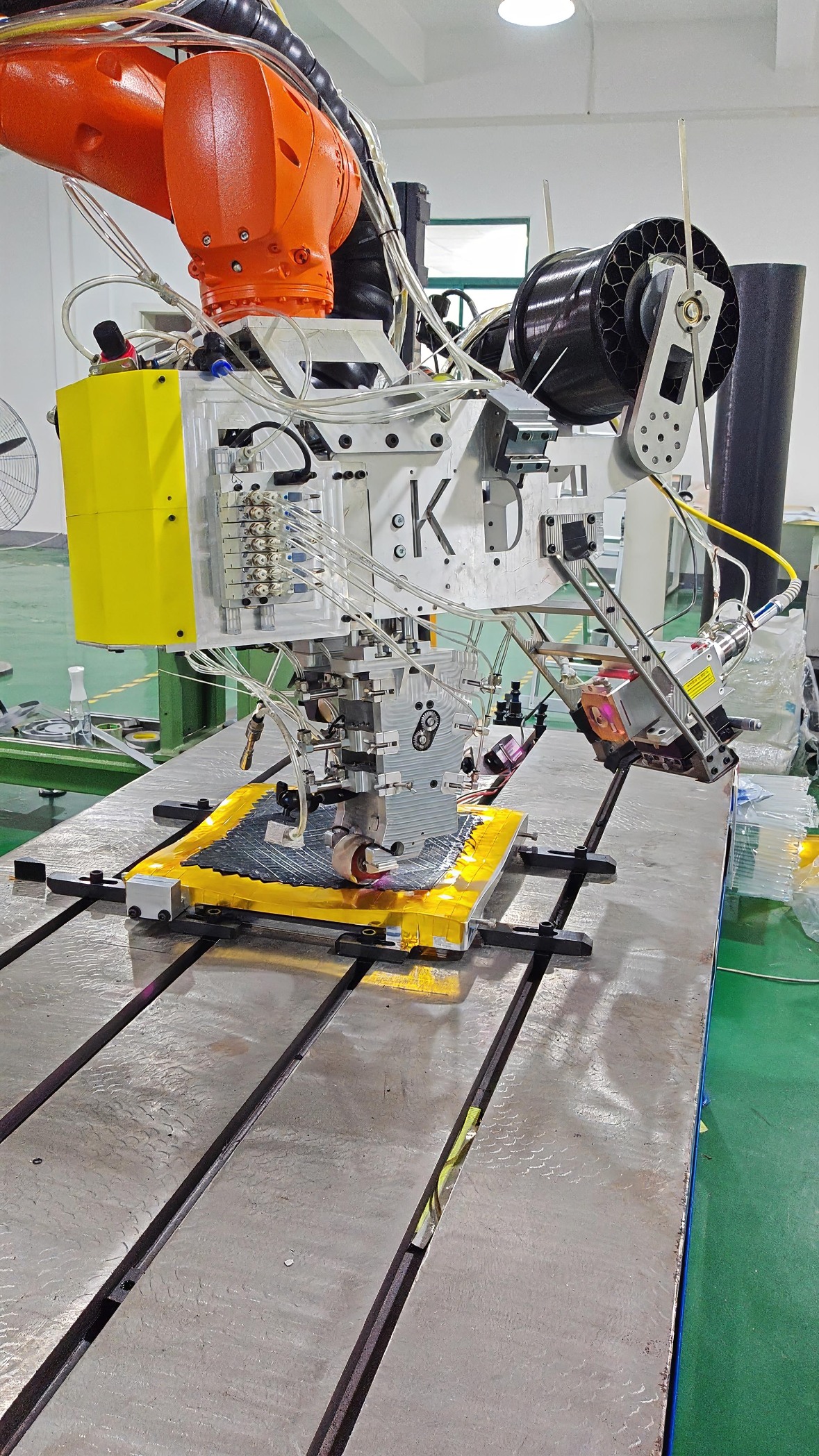

热塑型自动铺丝机

发布时间: 2024-03-14 09:48

商品信息

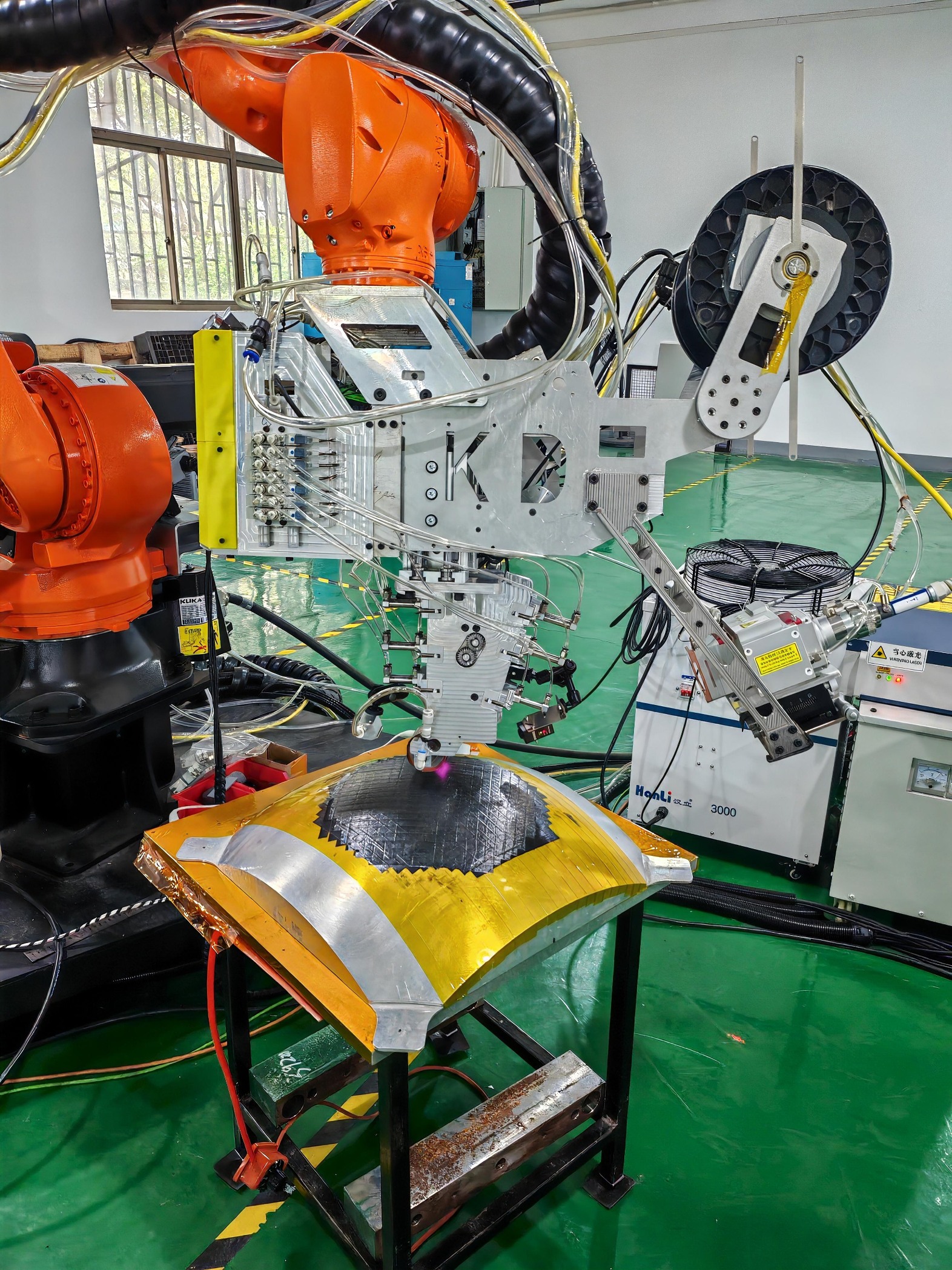

碳纤维自动铺放设备通过在模具表面自动化层叠预浸料制备复合材料构件，因其结构和工作原理的不同，可以分为:龙门式自动铺丝机、机器人自动铺丝机和卧式自动铺丝机等。其中机器人铺丝机具有动作灵活、空间可达性好，搭配工装回转定位器，可以实现复杂构型复合材料构件的自动铺放，因此相比其结构形式的铺丝机具有设备成本低，占地面积小等优点。

设备参数：

序号	名称	规格‍	主要构成	技术指标

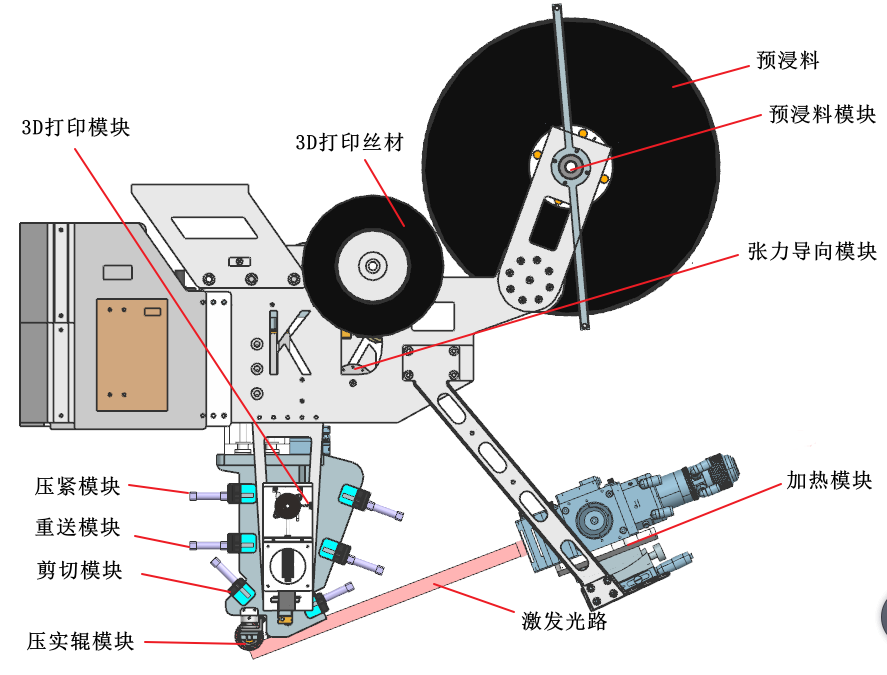

1	热塑铺丝头	单丝束铺放双丝束铺放四丝束铺放八丝束铺放	丝束传导模块夹紧-剪切-重送模块温度控制模块张力控制模块压力控制模块	最短料程：55mm 丝束间隙：≤±0.5mm 产品轮廓精度：≤±2mm 丝束角度误差：≤1°

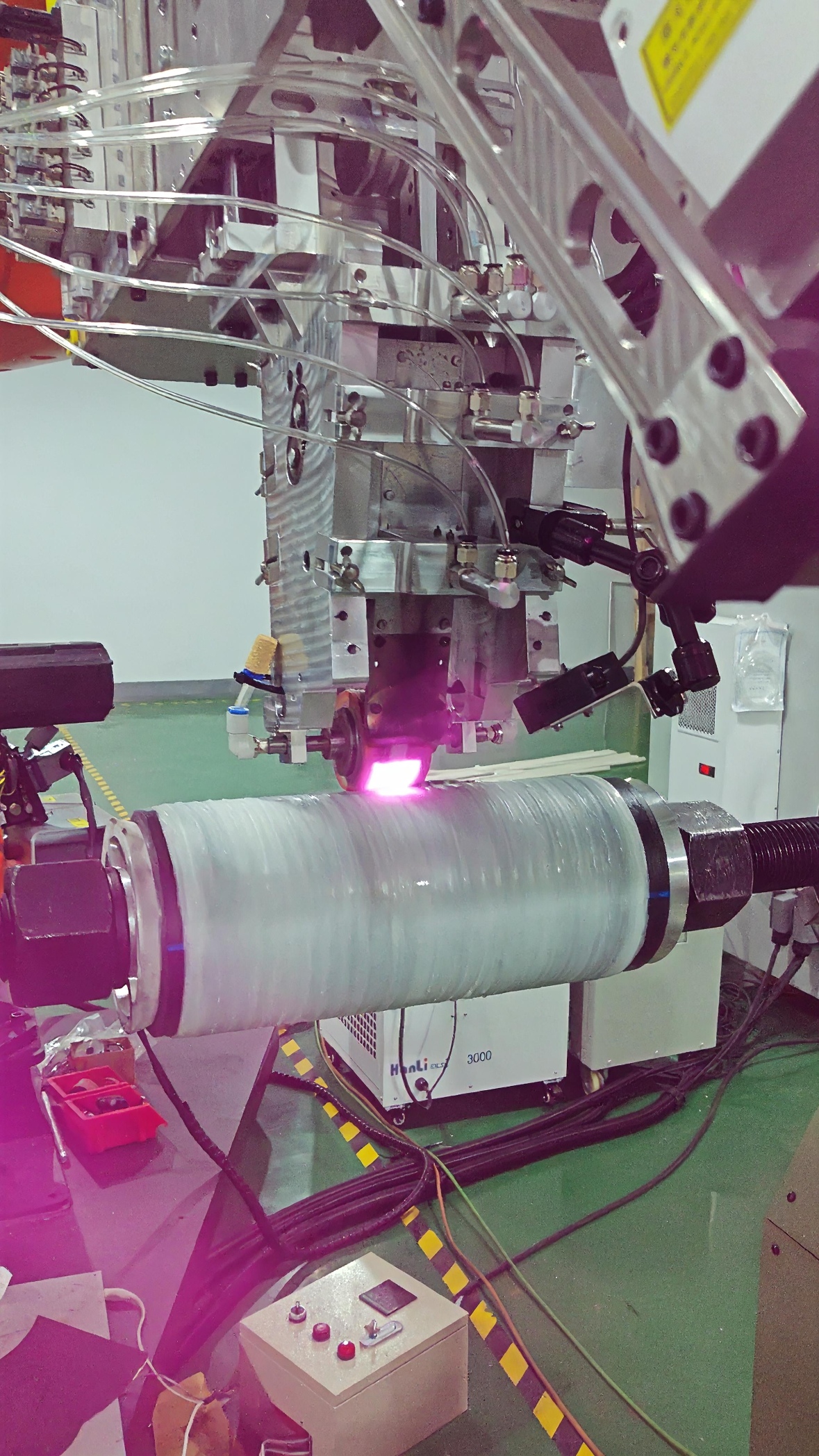

2	热源	激光加热	激光器激光加热头水冷机温度传感器	控温精度：±10℃ 温度可调区间：100℃-500℃ 功率可选范围：2kW-12kW 温度传感器
3	路径规划	KD-AFPV2.0	自主开发路径算法后处理模块	可进行曲面路径、回转体路径编程与后处理

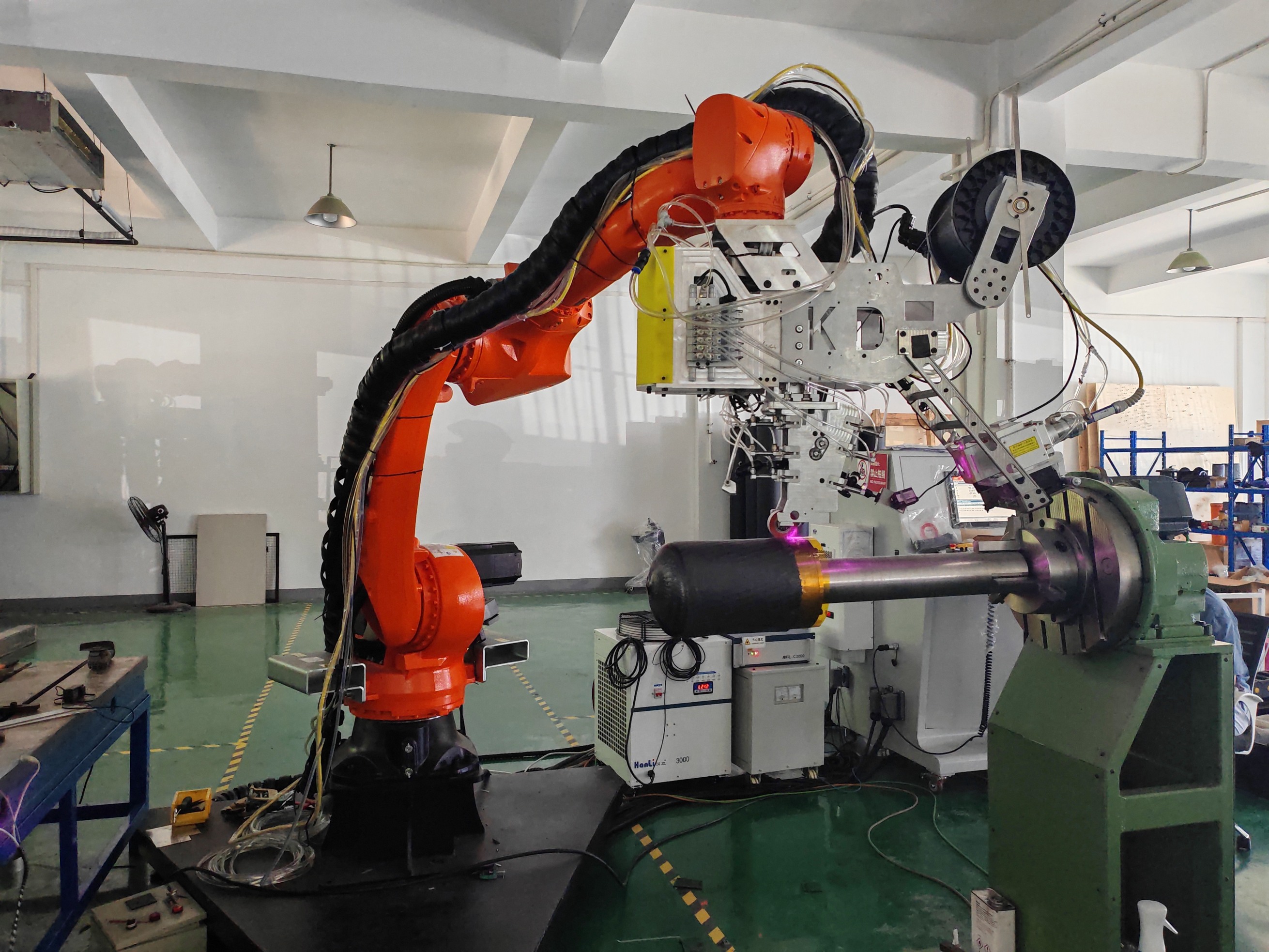

4	工作平台移动	标准2100、2900行程非标定制行程（按需）	机器人回转模具地轨移动平台	可实现五轴及附加旋转轴与水平移动的联动最大铺放速度：80m/min 定位精度：0.05mm 旋转轴精度：30"
